Esempio MdT

Esempio MdT

... se in input legge "CIAO" oppure "BYE"

Esempi:

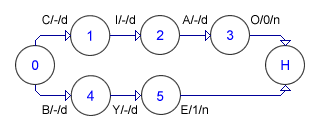

Diagramma di stato

Commento: Parte dal primo carattere a sinistra. Se legge C-I-A-O scrive 0, se legge B-Y-E scrive 1; in tutti gli altri casi si ferma.

Situazione iniziale: ...
Situazione finale: ...

Stati: {0, 1, 2, 3, 4, 5, H}
Caratteri: {blank, 0, 1, A, B, C, E, I, O, Y}

Tabella delle transizioni di stato

	blank, 0, 1	C	I	A	O	B	Y	E
0	-	1, , d	-	-	-	4, , d	-	-
1	-	-	2, , d	-	-	-		-
2	-	-	-	3, , d	-	-	-	-
3	-	-	-	-	H, 0, n	-	-	-
4	-	-	-	-	-	-	5, , d	-
5	-	-	-	-	-	-	-	H, 1, n
H	-	-	-	-	-		-	-

Quintuple

0C1 d 'inizia con CIAO
0B4 d 'inizia con BYE
1I2 d
2A3 d
3OHOn 'ha finito con CIAO
4Y5 d
5EH1n 'ha finito con BYE
