Confronti 3 |
   |
|
|
Decide quale tra 3 valori visualizzare in funzione del valore inserito da tastiera...
Programma: PROG RUN '
INP X '
LDA X ' X = C1 ?
SUB C1 '
JEQ GO-R1 '
LDA X ' X = C2 ?
SUB C2 '
JEQ GO-R2 '
LDA X ' X = C3 ?
SUB C3 '
JEQ GO-R3 '
JMP FINE '
GO-R1 LDA R1 '
STA RISP '
JMP FINE '
GO-R2 LDA R2 '
STA RISP '
JMP FINE '
GO-R3 LDA R3 '
STA RISP '
FINE OUT RISP '
ALT '
C1 DAT 1 '
C2 DAT 2 '
C3 DAT 3 '
R1 DAT 10 '
R2 DAT 100 '
R3 DAT 1000 '
RISP DAT 0 ' valore di default
END '
|
|

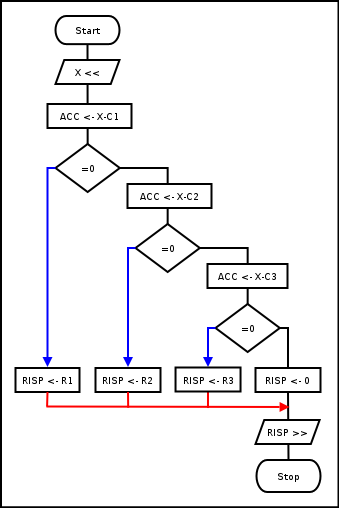

Analisi con esempi: ... Algoritmo: Se X=C1 --> R1 altrimenti se
X=C2 --> R2 altrimenti se X=C3 --> R3 altrimenti --> 0

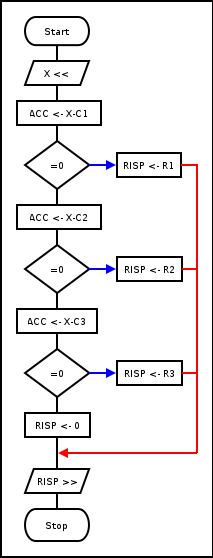

Il diagramma di flusso seguente (equivalente al precedente) č pių
comprensibile?
